蒼溪縣東溪水電站

項目應用產品:5*10M*18孔液壓雙控翻板閘門

項目規模:5*10M*18孔液壓雙控翻板閘門

項目地點: 四川 廣元市

項目簡介:     東溪水電站位于四川省蒼溪縣境嘉陵江支流東河中上游，距蒼溪縣城80km，是東河水力資源梯級開發的電站之一，屬低壩河床式開發，水庫具有一定的日調節能力。東溪水電站的開發任務主要是發電，并兼顧航運和養殖，東溪電站正常蓄水位433m，電站總裝機10MW，多年平均發電量3515萬kW。

東溪水電站水庫正常蓄水位為433m，50年一遇設計洪水位為437.98m，500年一遇校核洪水位為440.65m，正常庫容為3691萬m3，根據國標《防洪標準》（GB50201-94）以及部頒標準《水利水電工程等級劃分及洪水標準》（SL252-2000），水庫規模為中型，工程等別為Ⅲ等，其永久性主要建筑物（大壩、河床式發電廠房）為3級建筑物，消力池、導流墻等次要建筑物為4級，臨時建筑物為5級。廠房及變電站下游防洪標準按30年一遇洪水設計，相應下游水位為433.39m；100年一遇洪水校核，相應下游水位為434.34m。

根據本工程總體布置，東溪水電站樞紐工程采用翻板壩雍水，河床式廠房引水發電。從右到左依次布置河床式發電廠房、過船閘（沖砂閘）、翻板壩等工程。

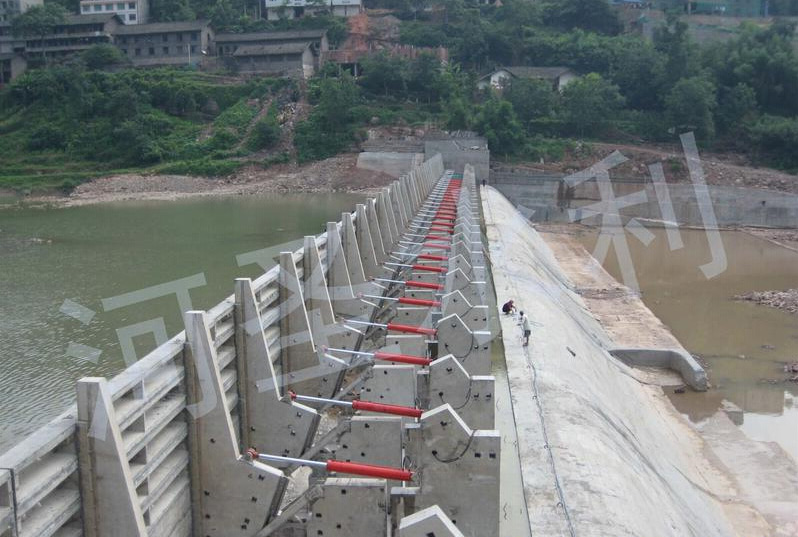

翻板壩：翻板閘門門頂高程433.0m，翻板閘門高5.0m，堰頂高程428.0m，堰頂寬10m，堰壩分九聯，每聯長20m，總長為180m；壩基開挖至弱風化基巖，一期工程（前三聯翻板壩）主河床壩底高程412.5m；二期工程（第四至第九聯翻板壩）主河床壩底高程416.0m；一期工程壩體內部采用C15砼澆筑，二期工程壩體內部采用C15埋石砼澆筑，外包1m厚C25砼；翻板壩主要由液壓雙控翻板閘門、溢流壩體組成。
